作者: 成大昶閎科技股份有限公司
(歡迎分享, 若引用本文發表理論數據或圖示, 請註明出處以及作者, 謝謝!)
(感謝 台南二中 物理科 吳隆枝老師提供)
前言

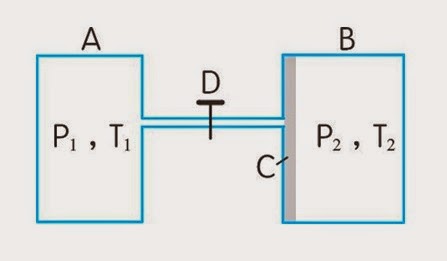

牆體的問題是一個複合型的化學及物理問題，如同以上圖示，當腔體的壓力、體積與溫度不一樣，裡面氣體的活動趨勢就不一樣，在本文將完整介紹壁癌產生的物理概念，使大家能對建築物裡概念更深入，將壁癌處理深入探討，窺見這樣問題的真面目!
詳細內容
在介紹之前，需要回顧以上公式，氣體常數概念，因為PV為恆定數，當溫度增加時候，假設體積不變時，壓力隨即增加；反之亦然。由此概念出發，了解腔體溫度變化造成對於壁癌的影響，微觀腔體則可視為混凝土內的孔洞，巨觀腔體則可以視為室內及室外的關係，下文分道說明。
將以上腔體的概念具體化，因建築牆體大都使用水泥材料作為表面的整平材料，而硬固水泥材料是多孔性質， 容易蓄積水分以及水氣，形成微小的腔體，內外牆水泥砂漿微小的微觀腔體，與牆體主體，室外與室內等大小不一的巨觀腔體, 形成一個連通腔體，互相牽連且息息相關。
以上圖的顏色區分為例，這是白天的狀態，室外溫度高(紅), 室內溫度低(低)，氣溫經由牆體由外牆擴散到內牆，內外的溫度都不一樣，若是腔體間的連通管有暢通, 溫度的擴散會比較均勻, 吸熱散熱也比較快
若是腔體間哪一個連通管通氣量變少或是封閉了, 溫度的擴散自然會不連續, 熱容易鎖在牆體中,
若是腔體間哪一個連通管通氣量變少或是封閉了, 溫度的擴散自然會不連續, 熱容易鎖在牆體中,
有水且溫度高，牆壁形成化學反應的溫床(條件)，孔隙壓力再經由溫度擴散的趨勢，將化學反應的產物，如下圖由室外往室內推擠，造成內牆所謂壁癌產生。
當然不同季節，氣候條件不同，如氣溫不同、日夜溫差不同，連通腔體內的溫度梯度也不同，但只要有此概念，目前建築大部分遇到的問題，都能找到合理的解答。
舉一個最常見的例子，
透南風結露的問題，就是內牆與室內的連通管封閉了，造成內牆與室內的溫差變大,，外牆施做磁磚等材質，連通管少，牆體內外都不通就好像玻璃杯一樣，會在氣溫濕度較高那一側結露。
透南風結露的問題，就是內牆與室內的連通管封閉了，造成內牆與室內的溫差變大,，外牆施做磁磚等材質，連通管少，牆體內外都不通就好像玻璃杯一樣，會在氣溫濕度較高那一側結露。
因此，樂土建築醫院團隊，建議身為一個專業的修繕廠商，在處理壁癌等建築構造物問題, 必須同時考量內外牆的建築材質，因為內外牆的材質，影響腔體間的連通狀態，影響了水氣跑動的能力以及化學反應的進行速度，造就了不同的壁癌表徵。
樂土專業外科處理壁癌之SOP流程

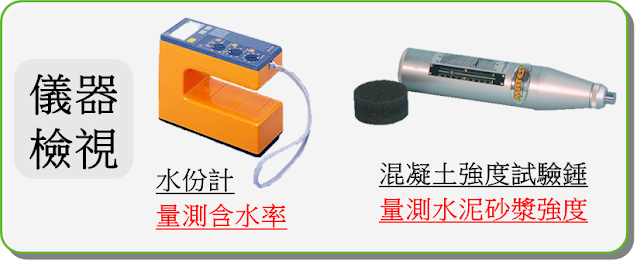

樂土建築醫院團隊接下來再利用混凝土水分計以及混凝土強度試驗錘，量測內牆的含水率以及強度狀態，就能了解牆體的問題, 為客戶提出適當的解決方案
含水率可了解牆體裡現階段蓄積的水氣數量，抗壓強度可了解內牆連通管的數量, 數量多與少都有可能發生問題，因為一旦牆體吸水了，蓄積在腔體內, 就非常不易從連通管脫除，化學反應在溫度的催化下，還是有可能產生壁癌等化學反應。.

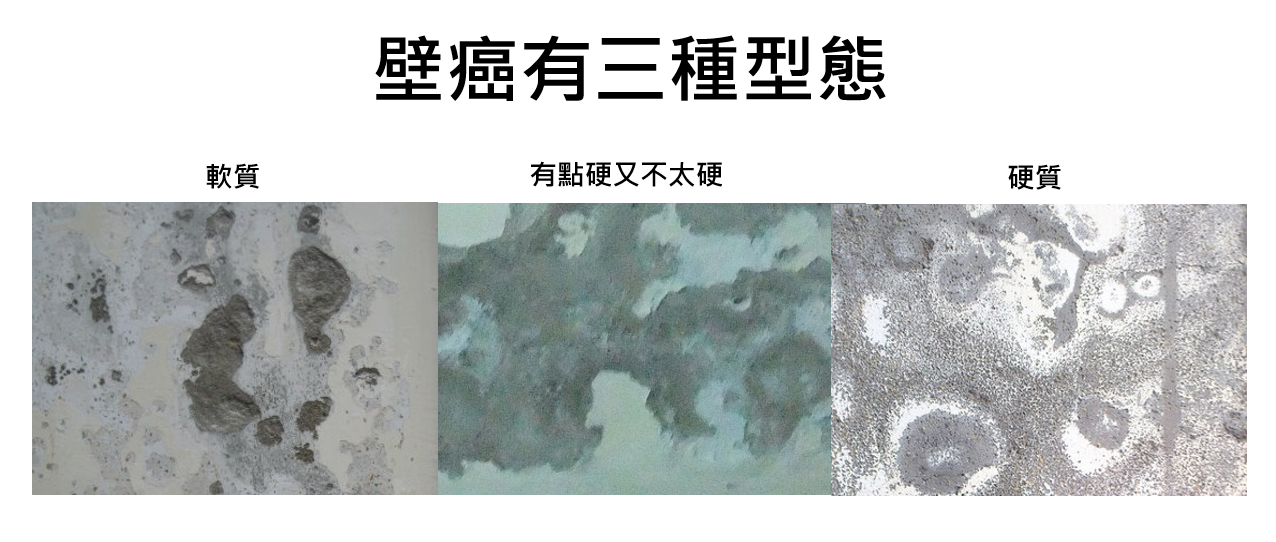

經過幾年收集來的案例歸納整理，將壁癌的表徵, 強度與吸水率, 製作成檢測流程圖，並將常見的問題， 大致分類成九種case。提供給專業廠商朋友，可以經由查表的方式, 快速得到每一種case的成因以及處理方案，這裡介紹的方式，大部分是必須破除壁面，其邏輯就是認為內牆的腔體一經吸水劣化，是無法還原的唯有將腔體破壞重建，才能達到內外通暢但腔體不易吸水的理想狀態。
樂土專業外科處理壁癌之SOP流程
特別注意:
1. 若是破除牆面見磚體後， 發現磚體本身有白華現象，此現象表示磚體內部蓄積大量水氣，會將紅磚腔體內部的無機類組成物溶出並析出於表面，此時不可直接施做水泥砂漿層，並須讓紅磚腔體內部的水分脫除, 不再析出白華, 才可進行水泥砂漿層。不然，紅磚內部的水氣， 仍會將磚內的無機物推擠到新水泥砂漿層表面，對於水分的脫除, 不可以用瓦斯噴燈處理, 這樣會將水泥砂漿破壞。
2. 含水率量測到達 13%以上, 有可能是水管線路滲漏, 或是之前曾經大量漏水蓄積在牆體裡面的水分, 兩個可能性都要考量, 需要破除來了解是哪一種情況，水管線滲漏要請水電人員來進行處理
3. 若要快速去除牆體的水分, 建議使用除漆的熱風槍來處理, 請參考以下影片
4 決定使用樂土蜂巢工法時，建議施作前，必須非常確定壁面條件跟狀況。
(樂土蜂巢工法使用樂繕2.0 + 六角格網)
5.對於為客戶檢測與估價, 可以上述的方式來評估，建議將牆面分割成方格狀, 當然越多格數, 越能掌握牆面情況，每一格都量測記錄強度與含水率，如此就可以了解需要施作的面積，以及需要挖除到何種程度，然而, 若是若壁面含水率高於8%面積大於50%，建議將整個壁面打到見磚，是最符合經濟效益的方式.
.png)
